产品描述

产品概述

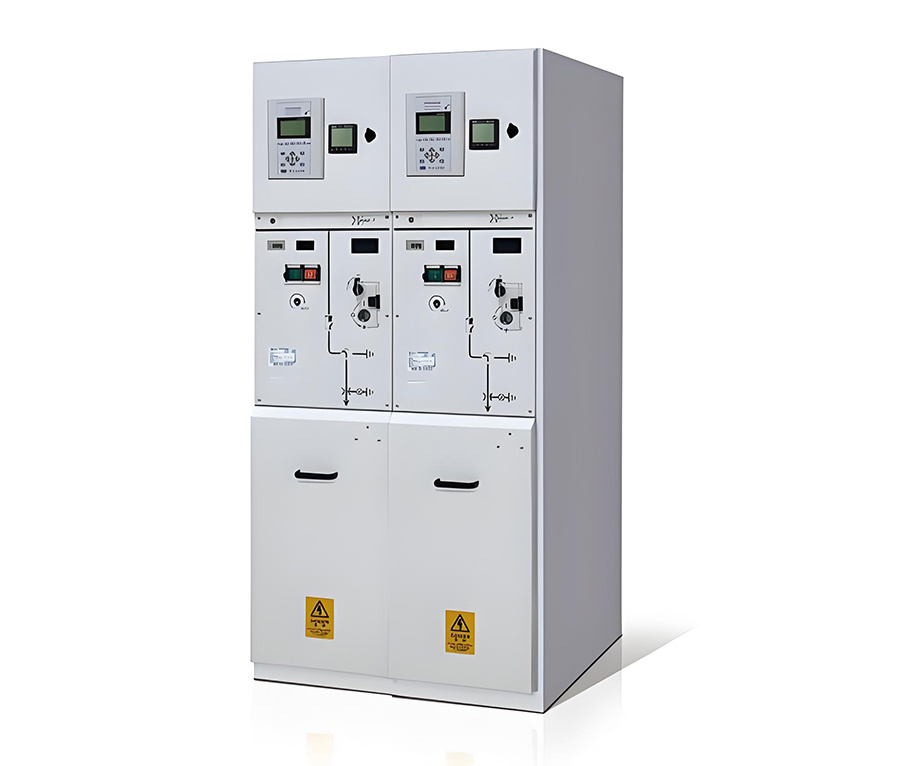

LJ-XGN口-12型固体绝缘交流金属封闭开关设备是一种全绝缘、全密封的紧凑型开关设备，所有带电部件及开断元件全部密封在一个APG注射成形的环氧树脂壳体内，功能单元通过全绝缘固体汇流母线链接，因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。

本设备适用于12KV、50HZ三相交流配电系统中，用于环网供电或终端，特别适用于场地狭小、环境恶劣、要求免维护的地铁、化工、石油、大厦地下电房等用电场所，也可用于外预式变电站、户外箱式开关等设备中，可配置保护装置、通信模块、后备电源，实现配电自化。由于不含六氟化硫，所以不用担心气体泄漏的问题。

环境条件

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过1000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	地震烈度：	不超过8度。
5	水蒸气压力：	日平均值不超过2.2kPa,月平均值不超过1.8kPa。
6		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

性能参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	630
3	额定频率	Hz	50/60
4	1min工频耐受电压极间、对地	kV	42
5	1min工频耐受电压隔离断口	kV	48
6	雷电冲击耐受电压（峰值）极间、对地	kV	75
7	雷电冲击耐受电压（峰值）隔离断口	kV	85
8	主母线额定电流	A	630 1250
9	分支母线额定电流	A	630
10	额定短路开断电流	kA	20
11	额定短时耐受电流/额定短路持续时间	kA/4S	20
12	额定峰值耐受电流	kA	50
13	额定短路关合电流	kA	50
14	1min辅助回路工频耐受电压	V	2000
15	防护等级		IP4X(断路器门或隔室间打开为IP2X)
16	辅助控制回路额定电压	V	交流或直流110/220

LJ-XGN口-12型固体绝缘交流金属封闭开关设备

分类：

中压成套开关设备

关键词：

LJ-XGN口-12型固体绝缘交流金属封闭开关设备是一种全绝缘、全密封的紧凑型开关设备，所有带电部件及开断元件全部密封在一个APG注射成形的环氧树脂壳体内，功能单元通过全绝缘固体汇流母线链接，因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。
本设备适用于12KV、50HZ三相交流配电系统中，用于环网供电或终端，特别适用于场地狭小、环境恶劣、要求免维护的地铁、化工、石油、大厦地下电房等用电场所，也可用于外预式变电站、户外箱式开关等设备中，可配置保护装置、通信模块、后备电源，实现配电自化。由于不含六氟化硫，所以不用担心气体泄漏的问题。

包装运输

工厂车间

应用领域

质量证书

常见问题

售后响应时间是多久？

我们有 24 小时售后服务热线，在接到客户的售后请求后，我们会在 2 - 4 小时内做出初步响应。对于紧急情况，我们会安排技术人员在最短的时间内赶赴现场，具体时间根据客户的地理位置而定，但我们会尽力确保在 24 小时内（国内）到达现场解决问题。

你们的成套开关设备售后服务包括哪些内容？

我们的售后服务内容很全面。首先是质保期内的免费维修和更换服务，如果设备在质保期内出现质量问题，我们会及时响应并免费维修或更换有问题的部件。其次，我们提供终身技术支持，无论何时客户遇到设备相关的技术问题，都可以联系我们的技术人员，我们会提供解决方案。此外，我们还可以根据客户的需求提供定期的设备维护保养服务，包括设备的清洁、检查、紧固螺丝、电气性能测试等内容，以延长设备的使用寿命。

设备安装后，如何进行调试？

设备安装完成后，调试是确保其正常运行的关键步骤。我们会安排专业的技术人员进行调试，或者为客户提供详细的调试指南。调试主要包括电气参数的测量和设置，如电压、电流、频率等参数的检测和校准；各种保护功能的测试，例如过流保护、短路保护、接地保护等功能的触发试验；以及设备的通信功能测试（如果设备具备通信接口），确保其能够与上位机或其他监控系统正常通信。

你们的成套开关设备安装复杂吗？需要专业人员吗？

我们的成套开关设备安装有一定的技术要求，最好由专业的电气安装人员进行操作。不过，我们会提供详细的安装说明书和操作指南，其中包括设备的安装步骤、电气连接示意图、安全注意事项等内容。在安装过程中，如果遇到任何问题，我们的技术支持团队也可以提供远程指导或者现场安装服务。

开关柜在各种应用条件下的适应性如何？

开关柜绝缘支撑的爬电距离大于240mm，且已通过了专项的“凝露试验”性能试验，证明在北欧严寒条件下和中国南方的酷热环境下均有良好的应用，显示出良好的各种应用条件的适应性。

与其他品牌相比，你们的成套开关设备有什么优势？

我们的产品有几个显著的优势。一是技术创新方面，我们投入大量资源进行研发，拥有自己的专利技术，比如在智能控制和保护系统方面，我们的设备能够实现更精准的故障诊断和快速保护。二是质量方面，我们建立了完善的质量管理体系，从原材料采购到成品出厂，每一个环节都严格把控，确保产品质量高于行业标准。三是定制化服务，我们可以根据客户的特殊需求，如特殊的电气参数、柜体尺寸和功能要求等，提供个性化的成套开关设备解决方案。

你们的产品在可靠性方面有什么保障？

我们的成套开关设备在设计阶段就采用了高可靠性的设计理念。首先，选用的关键元器件都来自知名品牌施耐德、ABB、西门子等，经过严格的质量检测，确保其性能稳定。其次，我们的设备在生产过程中，遵循严格的生产工艺和质量控制标准，每一道工序都有专业人员进行检验。并且，我们还对设备进行了多种可靠性测试，如耐压测试、短路耐受电流测试等，以保证设备在长期运行中能够稳定可靠地工作。

你们产品的额定电压和额定电流范围是多少？

对于低压成套开关设备，额定电压一般在 380V - 690V 之间，额定电流可以从几百安培到数千安培不等，具体要看产品的型号和设计规格。而高压成套开关设备的额定电压常见的有 10kV、35kV 等，额定电流根据不同的应用场景和设备要求，范围从几百安培到数千安培，例如 12kV 开关柜的额定电流可能在 630A - 3150A 之间。

成套开关设备包含哪些主要部件？

一套完整的成套开关设备包含断路器、隔离开关、负荷开关、电流互感器、电压互感器、熔断器、母线、继电保护装置、测控装置、操作机构以及各种柜体等。这些部件协同工作，用于控制、保护和分配电能。例如，断路器用于切断和接通电路，电流互感器用于测量电路中的电流大小，继电保护装置则能在故障发生时快速动作，保护设备和线路安全。

你们公司的成套开关设备主要有哪些类型？

我们公司生产多种类型的成套开关设备，包括低压成套开关设备（LMNS低压柜、SIVACON 8PT低压柜、Blokset低压柜、MD_max低压柜、iLMNS智能型低压柜、GCS、GGD）、高压成套开关设备（：KYN61-40.5型中压配电开关柜、KYN28-12型中压配电开关柜、KYN28-24型中压配电开关柜、LJ-XGN口-12型固体绝缘交流金属封闭开关设备）、母线槽、预装式变电站、电源类设备（GZDC型直流屏、EPS消防应急电源）等。这些设备可以根据不同的电压等级、用途和使用环境来选择。
