产品描述

产品概述

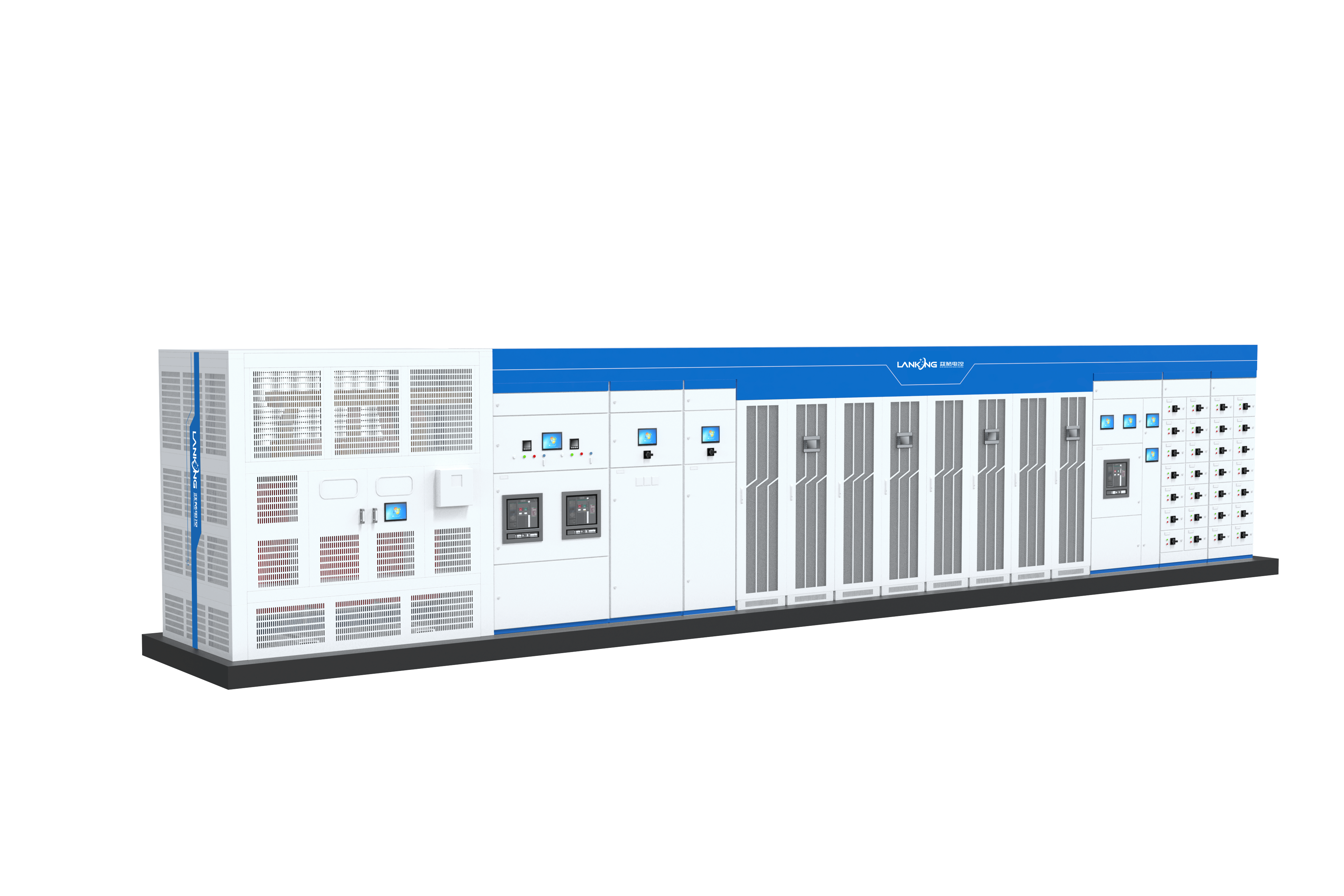

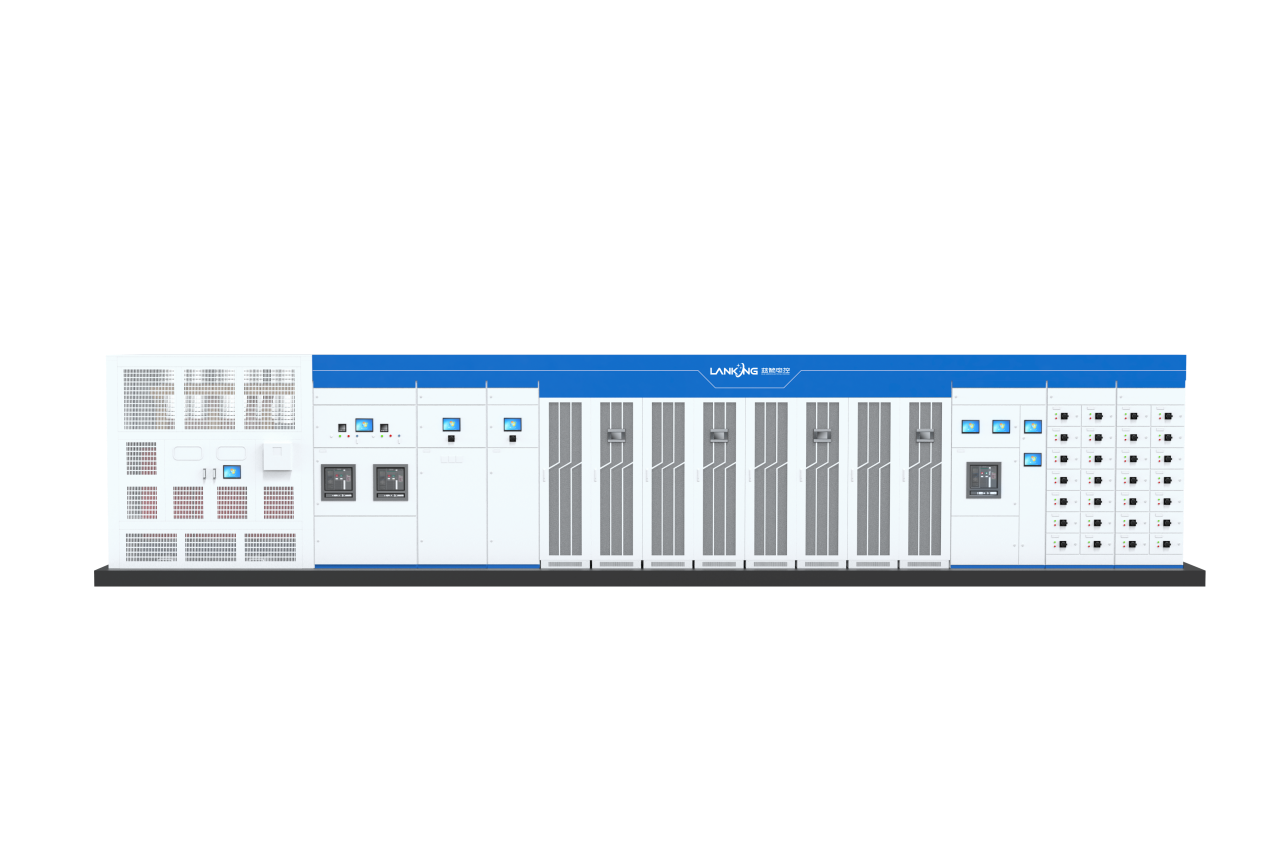

撬装电力融合模块是将配电设备(配电变压器、低压开关柜、无功补偿柜、有源滤波柜等)、不间断电源装置UPS、旁路柜和UPS输入输出柜等电气设备安装固定在定制化的钢结构底框上。撬装的配电模块、UPS不间断电源模块和输出模块，各个电气模块之间的电缆敷设和端接、各个电气模块的外观检查、绝缘检查、设备参数整定、电气功能性试验、电气闭锁、变电站系统调试和整体出厂测试验收等一体化集成服务、调试和验收均在集成工厂预先完成后，再将撬装电气模块整体包装并运输至项目现场。

结构概述

1.钢结构材料：

撬块和钢结构平台所采用的钢结构材料为Q235B或Q345B，结构厂家可提供相应的结构计算报告，计算工况至少为就位、吊装、运输及抗震。

2.钢底框

底框架：采用H型钢焊接框架结构

地面恒荷载, kg/m2：7kN/m2

地面活荷载, kg/m2：2kN/m

钢结构撬块高度：150mm，并加装50mm设备安装槽钢，电力设备高度：2500mm(含设备柜顶母线槽)，模组总高度：2700mm。撬块的深度统一为2000mm。结构底座为H型钢焊接框架结构，钢材采用热轧型钢或冷弯型钢，设计允许永久或可移动安装。所有结构构件均经过计算，可满足相关规范及实际使用需求所应达到的静力和动力荷载。吊装过程中钢梁的最大挠度需小于L/400。所有材料均为未使用过的全新材料。低压电力融合模块的吊装方式采用底部吊装。钢底框上至少需设置4个活动吊耳，吊耳的具体数量及规格应根据实际项目使用的钢梁截面尺寸和整个电力融合模块的总荷载决定。低压电力融合模块与地面可采用膨胀螺栓固定。

3.地面系统

设备柜前及柜后满铺5mm花纹钢板，可拆卸，方便安装及维护。地板表面整体平整，接缝处无明显的缝隙或不规则。所有设备均安装在高于地板50mm高的安装槽钢上，这样不仅能加固开关柜整体安装稳定性，有效防止因运输震荡而产生移位，避免因运输震荡而使开关柜母线受力错位。同时还能确保所有电气设备前后门均能顺畅打开。撬块底部用2mm镀锌钢
板整体密封，以避免混凝土地基中潮气上升，进入电气设备内部。低压电力融合模块颜色按照色卡RAL5017交通蓝，并有“蓝箭电控”的LOGO字样。地板颜色同为RAL5017与电气设备保持一致，以保证电力融合模块整体有较好的外观一致性。(具体详见下图)

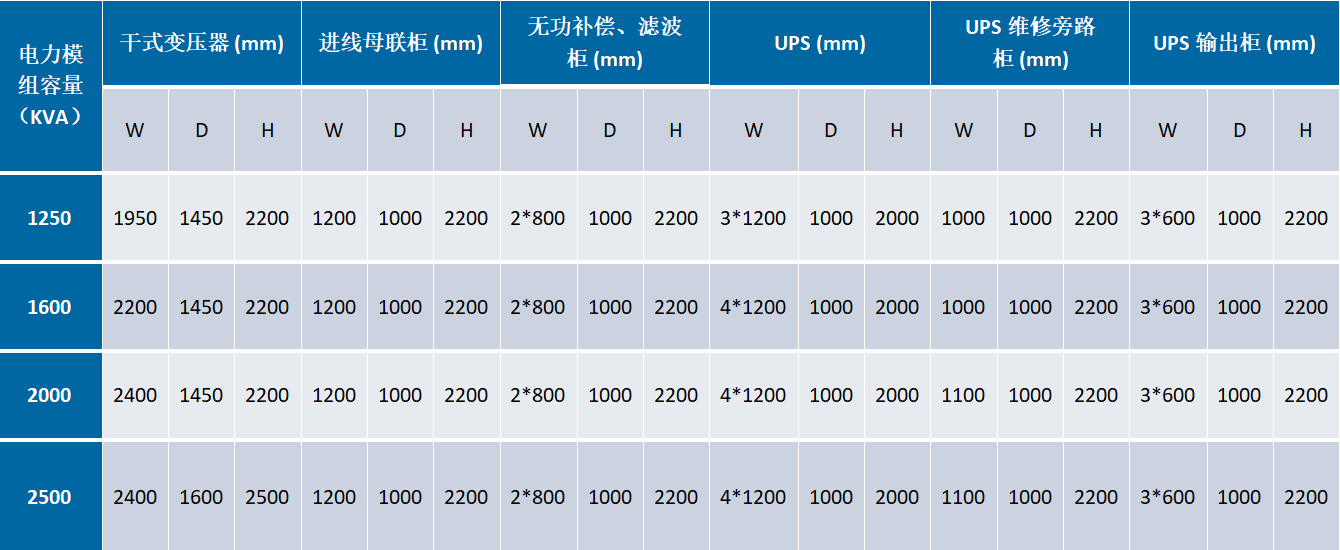

选型表

撬装式变电站

分类：

产品展示

变电站

关键词：

包装运输

工厂车间

应用领域

质量证书

常见问题

售后响应时间是多久？

我们有 24 小时售后服务热线，在接到客户的售后请求后，我们会在 2 - 4 小时内做出初步响应。对于紧急情况，我们会安排技术人员在最短的时间内赶赴现场，具体时间根据客户的地理位置而定，但我们会尽力确保在 24 小时内（国内）到达现场解决问题。

你们的成套开关设备售后服务包括哪些内容？

我们的售后服务内容很全面。首先是质保期内的免费维修和更换服务，如果设备在质保期内出现质量问题，我们会及时响应并免费维修或更换有问题的部件。其次，我们提供终身技术支持，无论何时客户遇到设备相关的技术问题，都可以联系我们的技术人员，我们会提供解决方案。此外，我们还可以根据客户的需求提供定期的设备维护保养服务，包括设备的清洁、检查、紧固螺丝、电气性能测试等内容，以延长设备的使用寿命。

设备安装后，如何进行调试？

设备安装完成后，调试是确保其正常运行的关键步骤。我们会安排专业的技术人员进行调试，或者为客户提供详细的调试指南。调试主要包括电气参数的测量和设置，如电压、电流、频率等参数的检测和校准；各种保护功能的测试，例如过流保护、短路保护、接地保护等功能的触发试验；以及设备的通信功能测试（如果设备具备通信接口），确保其能够与上位机或其他监控系统正常通信。

你们的成套开关设备安装复杂吗？需要专业人员吗？

我们的成套开关设备安装有一定的技术要求，最好由专业的电气安装人员进行操作。不过，我们会提供详细的安装说明书和操作指南，其中包括设备的安装步骤、电气连接示意图、安全注意事项等内容。在安装过程中，如果遇到任何问题，我们的技术支持团队也可以提供远程指导或者现场安装服务。

开关柜在各种应用条件下的适应性如何？

开关柜绝缘支撑的爬电距离大于240mm，且已通过了专项的“凝露试验”性能试验，证明在北欧严寒条件下和中国南方的酷热环境下均有良好的应用，显示出良好的各种应用条件的适应性。

与其他品牌相比，你们的成套开关设备有什么优势？

我们的产品有几个显著的优势。一是技术创新方面，我们投入大量资源进行研发，拥有自己的专利技术，比如在智能控制和保护系统方面，我们的设备能够实现更精准的故障诊断和快速保护。二是质量方面，我们建立了完善的质量管理体系，从原材料采购到成品出厂，每一个环节都严格把控，确保产品质量高于行业标准。三是定制化服务，我们可以根据客户的特殊需求，如特殊的电气参数、柜体尺寸和功能要求等，提供个性化的成套开关设备解决方案。

你们的产品在可靠性方面有什么保障？

我们的成套开关设备在设计阶段就采用了高可靠性的设计理念。首先，选用的关键元器件都来自知名品牌施耐德、ABB、西门子等，经过严格的质量检测，确保其性能稳定。其次，我们的设备在生产过程中，遵循严格的生产工艺和质量控制标准，每一道工序都有专业人员进行检验。并且，我们还对设备进行了多种可靠性测试，如耐压测试、短路耐受电流测试等，以保证设备在长期运行中能够稳定可靠地工作。

你们产品的额定电压和额定电流范围是多少？

对于低压成套开关设备，额定电压一般在 380V - 690V 之间，额定电流可以从几百安培到数千安培不等，具体要看产品的型号和设计规格。而高压成套开关设备的额定电压常见的有 10kV、35kV 等，额定电流根据不同的应用场景和设备要求，范围从几百安培到数千安培，例如 12kV 开关柜的额定电流可能在 630A - 3150A 之间。

成套开关设备包含哪些主要部件？

一套完整的成套开关设备包含断路器、隔离开关、负荷开关、电流互感器、电压互感器、熔断器、母线、继电保护装置、测控装置、操作机构以及各种柜体等。这些部件协同工作，用于控制、保护和分配电能。例如，断路器用于切断和接通电路，电流互感器用于测量电路中的电流大小，继电保护装置则能在故障发生时快速动作，保护设备和线路安全。

你们公司的成套开关设备主要有哪些类型？

我们公司生产多种类型的成套开关设备，包括低压成套开关设备（LMNS低压柜、SIVACON 8PT低压柜、Blokset低压柜、MD_max低压柜、iLMNS智能型低压柜、GCS、GGD）、高压成套开关设备（：KYN61-40.5型中压配电开关柜、KYN28-12型中压配电开关柜、KYN28-24型中压配电开关柜、LJ-XGN口-12型固体绝缘交流金属封闭开关设备）、母线槽、预装式变电站、电源类设备（GZDC型直流屏、EPS消防应急电源）等。这些设备可以根据不同的电压等级、用途和使用环境来选择。
